光伏MPPT系統電壓控制器的優化研究

摘要：分析了光伏MPPT系統構成及工作原理。使用基于變步長電壓擾動法作為功率/電壓尋優控制器。為實現快速穩定的光伏MPPT響應，重點對光伏輸出電壓控制器的電壓環進行優化設計。設計了一種光伏MPPT電壓復合控制器，采用電壓順饋+PI調節器的方法實現。通過對光伏輸出電壓控制器進行數學建模得到電壓閉環傳遞函數。確定了最佳PI調節器參數以得到快速穩定的MPPT控制。通過河南求同電氣科技有限公司（http://www.sh-linqi.com）研發的微電網實驗平臺之光伏發電實驗系統上進行實驗測試，結果表明此電壓復合控制器能夠快速、穩定地實現光伏MPPT響應。

關鍵詞：光伏MPPT；電壓控制器；微電網；電壓順饋；河南求同電氣，光伏模擬實驗系統

0 引言

光伏電池輸出功率隨光照、溫度等外部條件而時刻變化。為了提高能源利用率，實現光伏系統輸出功率最大，需要對光伏電池的最大功率點進行跟蹤。目前最大功率點跟蹤(Maximum Power Point Tracking, MPPT)方法較多，主要有恒定電壓法、恒定電流法、擾動觀察法、電導增量法。

常見光伏MPPT系統按照能量傳遞方向大致可以分為三部分。第一部分是最大功率點尋優控制，通過尋優算法找到最大功率點輸出時對應的光伏輸出電壓或者電流值。第二部分是能量輔助傳遞控制，通過DC/DC變換電路進行能量傳遞。第三部分是能量轉化控制，通過離網或者并網型設備進行穩壓控制，實現能量存儲或并入電網。

為了實現快速穩定的光伏MPPT控制，本文使用基于變步長電壓擾動法作為功率/電壓尋優控制器。分析了光伏MPPT系統構成和工作原理。重點對光伏輸出電壓控制器的電壓環進行優化設計。設計了一種光伏MPPT電壓環復合控制器，采用電壓順饋+PI調節器的方法實現。通過對光伏輸出電壓控制器進行數學建模得到電壓閉環傳遞函數。確定了最佳PI調節器參數以得到快速穩定的MPPT控制。仿真分析結果以及試驗結果表明，此電壓環復合控制器能夠快速、穩定地實現光伏MPPT響應。

1 光伏MPPT系統構成及工作原理

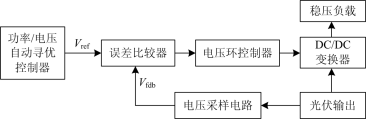

基于電壓擾動法的光伏MPPT控制器一般由功率/電壓自動尋優控制器、光伏輸出電壓控制器兩部分構成。光伏輸出電壓控制器由電壓誤差比較器、電壓環控制器、DC/DC變換器、負載、電壓采樣電路構成，結構框圖如圖1所示。

                                                               

圖1 基于電壓擾動法的光伏MPPT控制器結構圖

功率/電壓自動尋優控制器用于根據電壓擾動條件下的功率變化來確定電壓擾動的方向至尋求到最大功率點時對應的光伏輸出電壓。

光伏輸出電壓控制器用于實現光伏輸出電壓控制，并保證實際電壓量快速、穩定地跟蹤電壓給定量。

DC/DC變換器輸入為光伏電池電壓，輸出連接穩壓負載。起到電壓轉換的作用，使得光伏輸出電壓在一定范圍內可調整，并包含光伏最大功率輸出時對應的電壓值。最常用的為BUCK電路和BOOST電路?；诠夥姵剌敵鲭娏鬟B續性的考慮，本文選取BOOST電路作為DC/DC變換器。

穩壓負載有離網型和并網型，一般都有相應設備進行輸出電壓穩定控制。在電感電流連續工作狀態時，DC/DC變換器與穩壓負載一起構成了光伏輸出電壓穩定裝置，假設變換器輸出電壓為V_out，輸入電壓為V_in，BOOST電路調制度為D，有

 (1)

由式(1)可知，通過調整調制度D即可實現對光伏電池輸出電壓的控制。

2  光伏MPPT系統電壓環控制器的優化設計

功率/電壓自動尋優控制器能夠保證快速鎖定最大功率點時對應的光伏輸出電壓。光伏輸出電壓控制器能夠保證快速響應功率/電壓自動尋優控制器的輸出電壓命令。本文優化設計了光伏輸出電壓控制器。

2.1 光伏MPPT控制器的優化設計

DC/DC變換器為光伏輸出電壓控制器的執行機構，其控制量輸入(1-D)為電壓環控制器的輸出。傳統的電壓環控制器一般使用比例積分器(PI)、比例積分微分器(PID)兩種。合理地設計比例、積分、微分參數能夠優化電壓控制效果，鑒于光伏MPPT控制對象以及電路拓?fù)浞浅Ｃ鞔_，本文使用PI調節器作為電壓環控制器。

由式(1)可知，在變換器接穩壓負載情況下，BOOST電路控制量輸入(1-D)與光伏輸出電壓V_in的關系為

  (2)

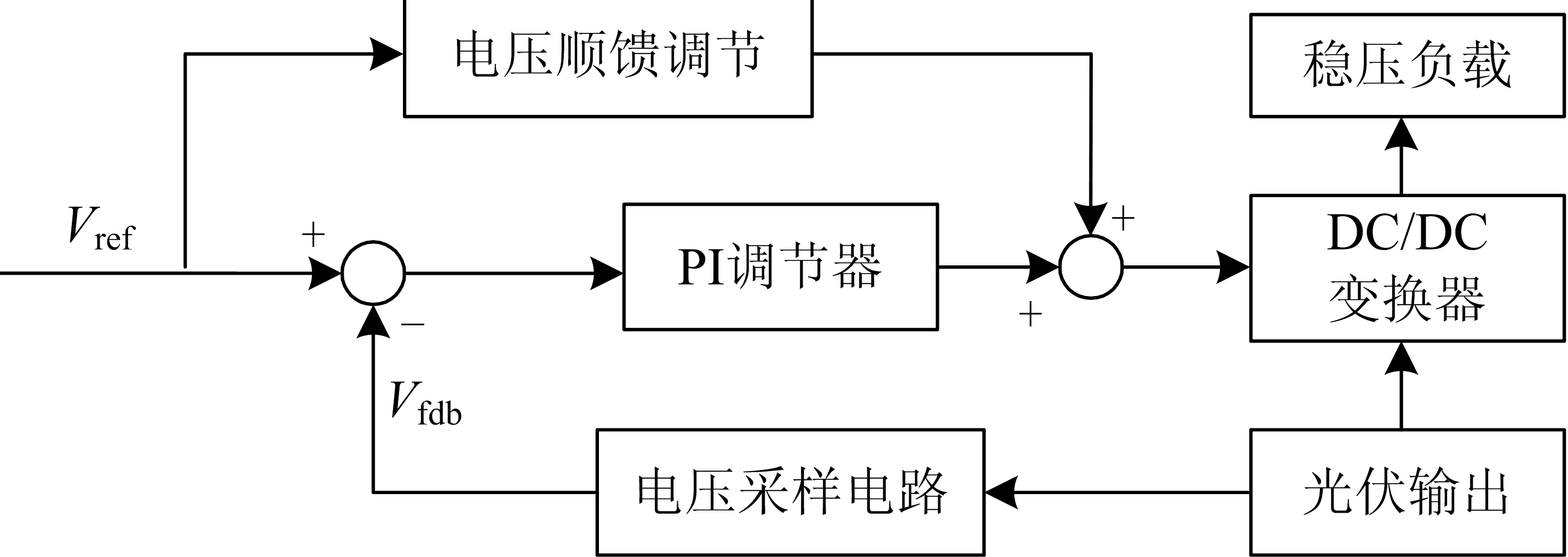

因此設計了一款具有光伏輸出電壓順饋調節功能的控制器。順饋調節量為k?V_ref /V_out (0<k<1)，k為順饋調節系數。在相同的PI調節器控制下，順饋調節能夠通過對調制度的直接調節加快電壓環響應，調節系數據實際情況選取。原則上k越接近1，電壓順饋調節效果越明顯，順饋造成的短時不可控性也越明顯。光伏輸出電壓控制器框圖見圖2。

圖2 光伏輸出電壓控制器框圖

2.2光伏輸出電壓控制器的數學建模及參數設計

PI調節器比例系數為k_p，積分系數為k_i，其傳遞函數為

  (3)

DC/DC變換器相當于一個電壓放大環節，其輸入為PI調節器的輸出及電壓順饋調節輸出之和。數值上為1-D，在光伏輸出電壓為定值情況下，可以將電壓順饋調節器輸出當作是擾動單元來分析控制器電壓環。

可以將DC/DC變換器簡化成光伏輸出電壓放大倍數為V_out的放大器。考慮到電壓采樣和DC/DC變換器輸出之間相差一個采樣周期，因此可以將DC/DC變換器以及光伏輸出電壓等效成具有時間常數T_f (T_f為電壓環控制周期)的一階慣性環節，傳遞函數Hs2為

  (4)

電壓采樣電路一般由電壓傳感器、信號調理電路構成，且一般采用低通濾波處理來濾除信號中的高頻干擾成分。因此可以將電壓采樣電路看成具有時間常數T_if (電壓采樣回路時間常數，具體值視實際電路來定)的一階慣性環節，其傳遞函數Hs3為

  (5)

通過對光伏輸出電壓控制器各組成部分進行數學建模，可以得到其基于傳遞函數的控制框圖如圖3所示。

                                    

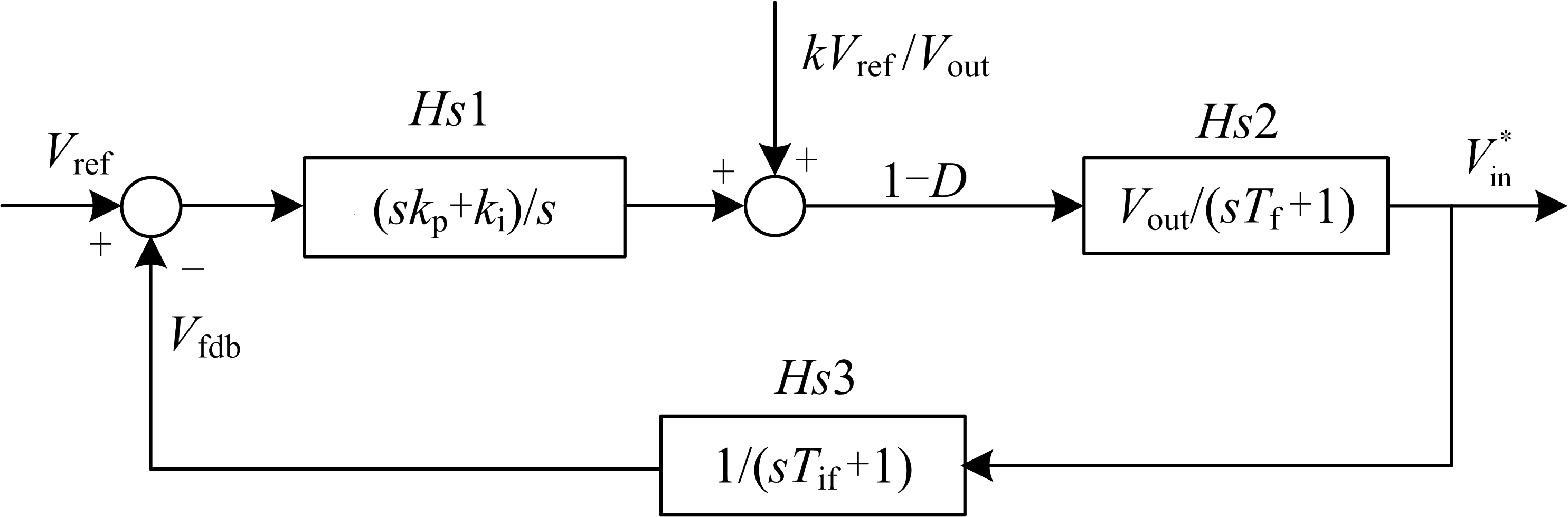

圖3 光伏輸出電壓控制器傳遞函數框圖

由圖3，考慮到擾動項對電壓環輸出的影響在穩態時為0，其作用能加快系統穩定。首先考慮光伏輸出電壓控制器電壓閉環動態響應情況，其傳遞函數Hs為

 (6)

代入各部分傳遞函數的具體表達式得到整體傳遞函數表達式為

 (7)

對于式(7)分母多項式中第二項，一階系統時間常數T_f、T_if比較小，可以使用它們的和作為一個時間常數的一階慣性環節來等效替換，有

   (8)

將式(7)代入式(6)，得到簡化后的傳遞函數為

 (9)

由于零點不影響單位階躍響應的形式，只影響各瞬態分量系數的大小。這里僅考慮式(9)中極點對傳遞函數階躍響應的影響。為了獲得良好的控制效果及確定PI調節器參數，將此傳遞函數與典型二階系統表達式比較有

   (10)

式中：ξ為二階系統阻尼系數；ω_n為系統無阻尼振蕩圓頻率。

由式(10)得到PI調節器的參數為

   (11)

3   光伏MPPT控制器的仿真分析

3.1 仿真電路設計及控制參數確定

功率/電壓自動尋優控制器使用“基于電壓擾動尋優控制策略”來確定最大功率點時對應的光伏輸出電壓參考值。

光伏電池組件使用輸出功率最大為1?000?W的戴維南等效電路替代。DC/DC變換器輸出接電池儲能系統進行電壓穩定，穩定輸出電壓為V_out=400?V。依據電流紋波控制量設計電抗器電感量，使用電感值為5?mH。

確定電壓環PI調節器參數。電壓環控制周期T_f=0.000 125?s，電壓采樣處理電路時間常數T_if=0.000 075?s；電壓環無阻尼振蕩圓頻率取ω_n=2 000?rad/s；為了使輸出電壓響應快速、穩定，系統阻尼系數取ξ=1。代入式(11)得到電壓環控制器PI調節器參數k_p =0.002，k_i =2。

3.2 最大功率跟蹤效果仿真分析

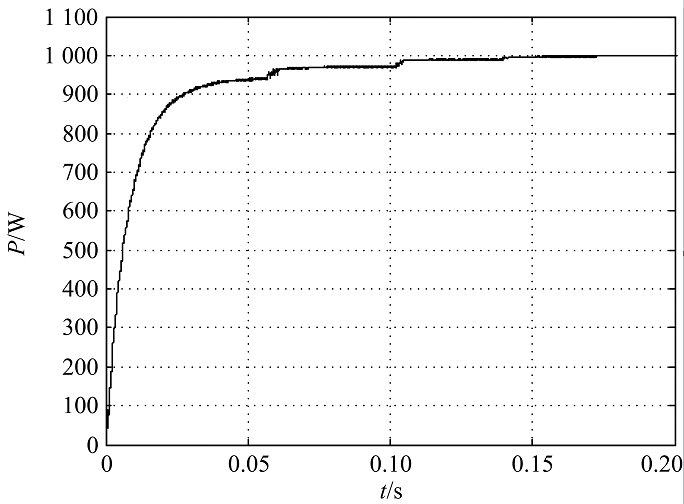

使用Matlab軟件進行仿真模型搭建以及仿真分析。模型搭建好后進行光伏MPPT控制仿真，選擇最佳PI調節器參數，在沒有使用光伏輸出電壓順饋調節功能時光伏電池輸出功率曲線如圖4所示。

由圖4可知，使用最佳PI調節器參數使得光伏輸出功率經過0.14 s達到最大值。整個過程穩定基本無超調。

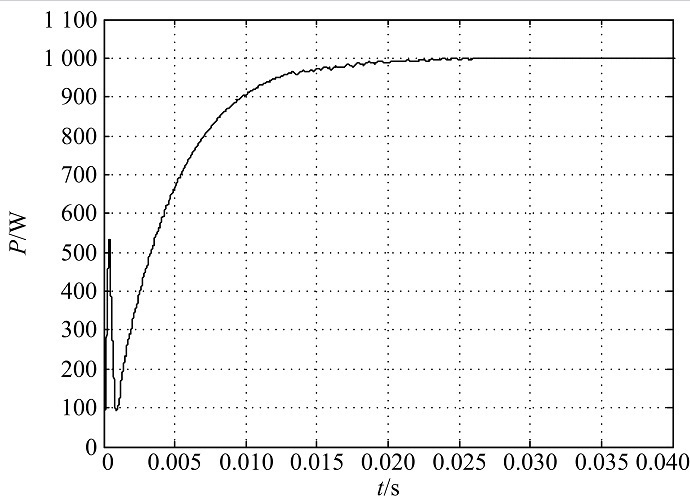

使用光伏輸出電壓順饋調節功能，并取調節參數k=0.5時，光伏電池輸出功率曲線如圖5所示

             

                                                                             圖4 使用最佳PI參數時功率輸出曲線

                    

圖5 使用電壓順饋調節時功率輸出曲線

由圖5可知，使用光伏輸出電壓順饋調節功能，并取調節參數k=0.5時，光伏電池輸出功率經過0.025 s達到最大值。相比于沒有添加電壓順饋調節時，大大縮短了MPPT跟蹤時間。整個過程快速、穩定、無超調。

4  實驗驗證

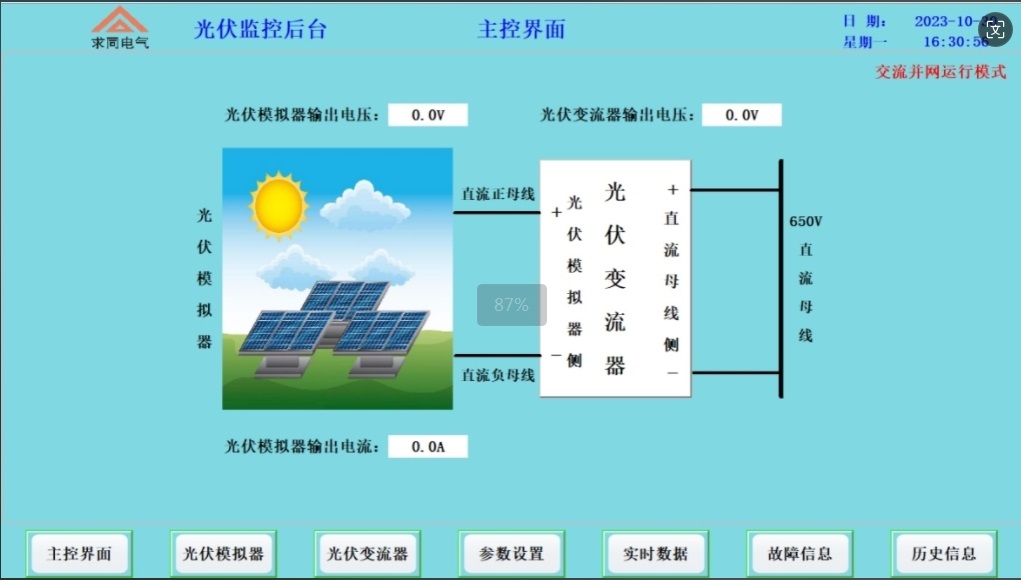

搭建實驗平臺，使用的光伏電池組件由10只單體串聯構成(單體最大功率輸出為100 W，開路電壓為20?V)。電能變換平臺采用河南求同電氣科技有限公司（http://www.sh-linqi.com/）的微電網之光伏發電實驗系統，如圖6所示。

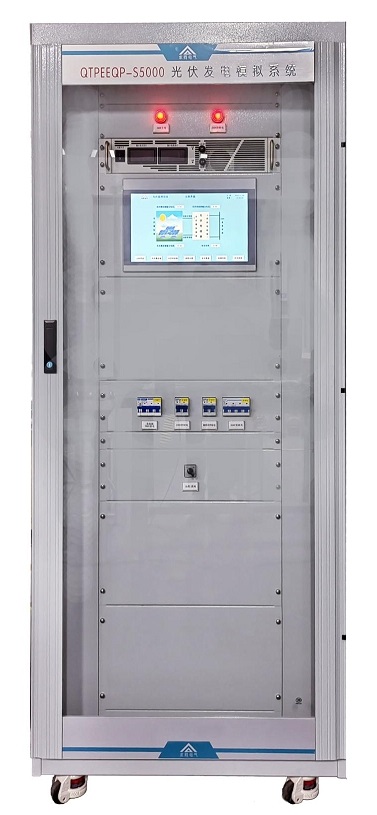

圖6 河南求同電氣光伏發電實驗系統

依據電流紋波控制量設計電抗器電感量，使用電感值5 mH。選擇電壓順饋+PI調節器的方案實現光伏MPPT電壓環控制，順饋調節參數k=0.5，據式(11)取得最佳PI參數k_p =0.002，k_i =2。

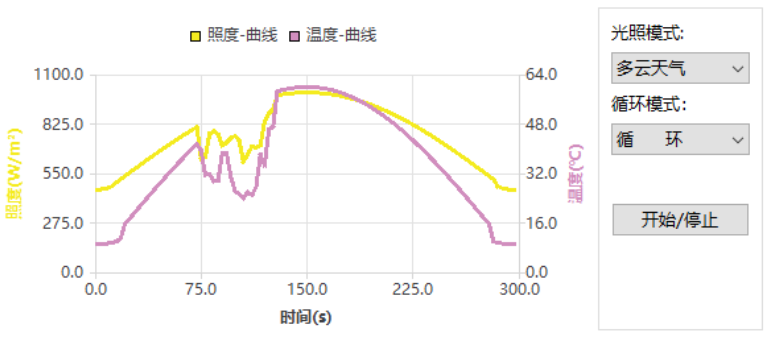

在實驗平臺上設定光照條件。模擬真實光照下光伏電池板的輸出如圖7所示。

圖7 光伏組件光照模擬輸出

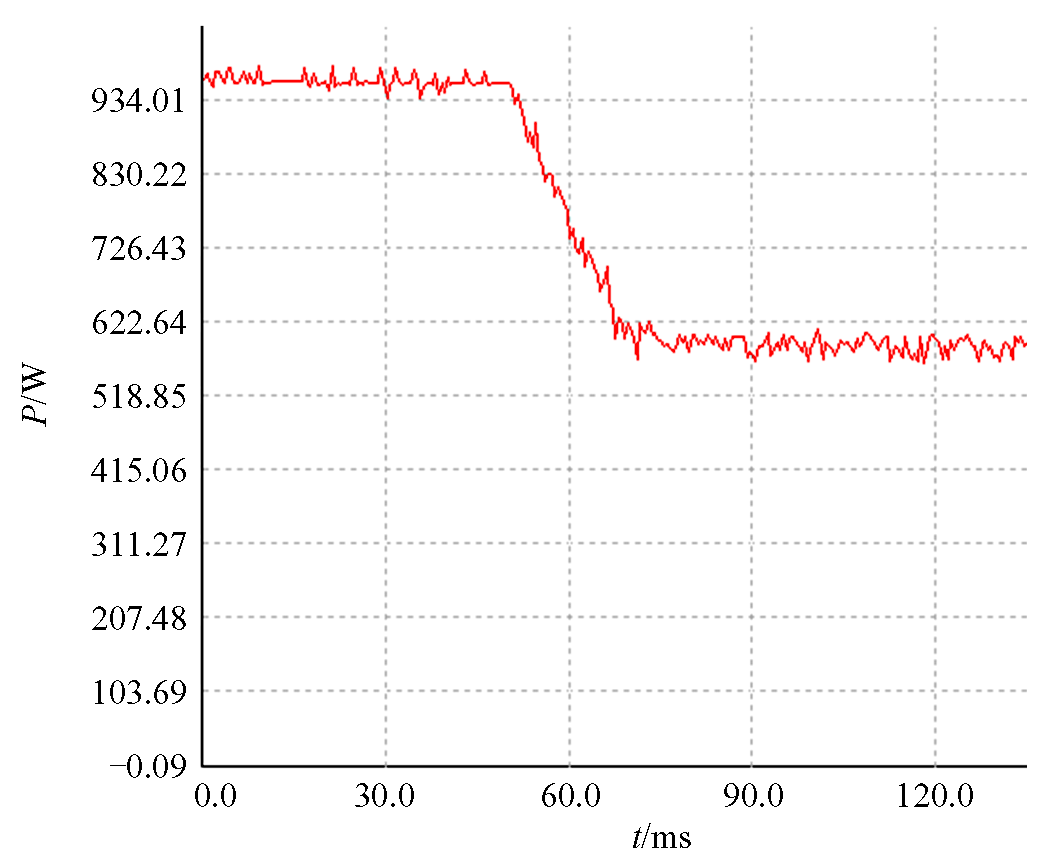

多云天氣條件下，云層遮擋太陽前后使用上位機軟件實時錄波光伏組件輸出功率波形如圖8所示。

圖8 云層遮擋前后光伏組件功率輸出

由圖8可見，在云層遮擋住太陽之前，光伏組件輸出功率為960 W。云層遮擋發生時刻為0.049 s，云層遮擋后，光伏輸出功率經過約0.026 s后輸出功率達到穩定值590 W。功率響應快速、穩定、基本無超調，與仿真結果基本一致，符合預期設計。

5  結論

光伏MPPT系統電壓環控制器的優化設計，通過以下方案實現：

1) 通過對基于電壓擾動法的光伏MPPT系統分析，設計了一種光伏MPPT電壓環復合控制器。

2) 電壓環復合控制器采用電壓順饋+PI調節器的方法實現。

3) 基于優化控制器響應目的，確定了最佳電壓順饋系數和PI調節器參數。

通過河南求同電氣微電網實驗平臺進行控制器的實驗驗證。結果表明，此電壓環復合控制器能夠快速、穩定地實現光伏MPPT響應。

                                          

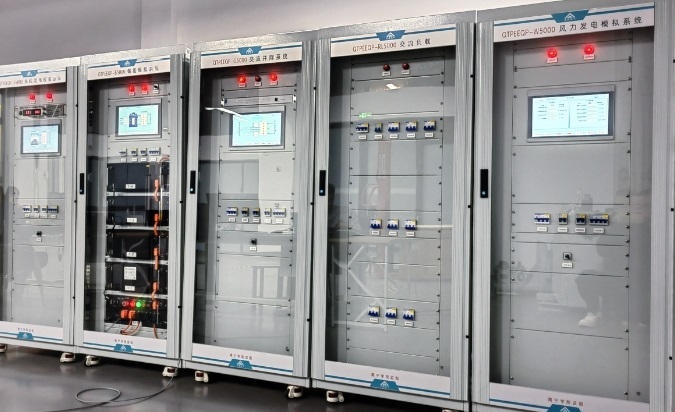

附圖 河南求同電氣科技有限公司微電網實驗系統
